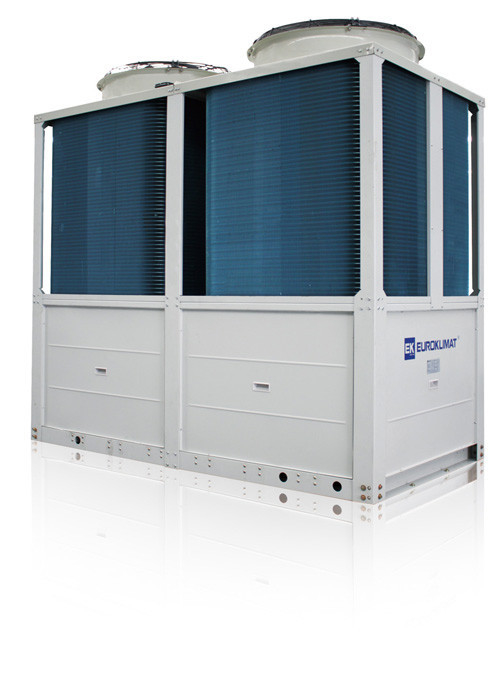

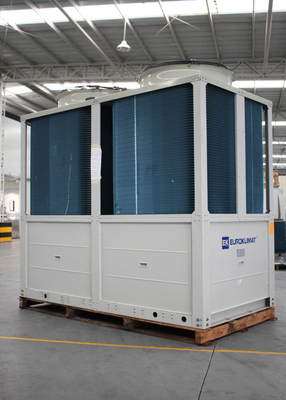

El aire refrigerante amistoso 134kW de Eco refrescó la unidad modular de la pompa de calor del refrigerador
Datos del producto:
Lugar de origen: | China |
Nombre de la marca: | Euroklimat |
Certificación: | AHRI ,CE,ISO9001,ISO14001,OHSAS18001 |
Número de modelo: | EKAC460BR1 |
Pago y Envío Términos:
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | negotiation |
Detalles de empaquetado: | Embalado en cartón en primer lugar, y después reforzado con la caja de madera para el embalaje exter |
Tiempo de entrega: | 10 días laborables después de recibieron su pago |
Condiciones de pago: | T / T o Western Union |
Capacidad de la fuente: | 3,000pcs por mes |
Información detallada |
|||
Poli: | 3,35 | Refrigerante: | R410A |
---|---|---|---|
Capacidad de calefacción: | 142-2272kW | Capacidad de enfriamiento: | 134-2144 kilovatios |
Número de módulos para una unidad modular:: | 16 unidades de las PC | Pruebe el centro: | El centro de la prueba de EK ha sido aprobado por el servicio de acreditación nacional de China para |
Alta luz: | pompa de calor de la fuente de aire,Pompa de calor fuera de la unidad |
Descripción de producto
Refrigerante-Tipo respetuoso del medio ambiente unidad refrigerada modular de la pompa de calor
Especificaciones:
Hoja de datos técnica
Modelo | EKAC 460B1 | EKAC 460BR1 | EKAC 920B1 | EKAC 920BR1 | EKAC 1380B1 | EKAC 1380BR1 | ||
Método de la combinación | Amo | EKAC los 460B1M | EKAC los 460BR1M | EKAC los 460B1M | EKAC los 460BR1M | EKAC los 460B1M | EKAC los 460BR1M | |
Esclavo | -- | -- | EKAC 460B1S | EKAC 460BR1S | 2EKAC 460B1S | 2EKAC 460BR1S | ||
Capacidad de refrigeración nominal | kilovatio | 138 | 138 | 276 | 276 | 414 | 414 | |
USRT | 39,24 | 39,24 | 78,48 | 78,48 | 117,72 | 117,72 | ||
x104 kcal/h |
11,87 | 11,87 | 23,74 | 23,74 | 35,61 | 35,61 | ||
x104 Btu/h |
47,10 | 47,10 | 94,2 | 94,2 | 141,3 | 141,3 | ||
Capacidad de calefacción nominal | kilovatio | -- | 148 | -- | 296 | -- | 444 | |
USRT | -- | 42,08 | -- | 84,16 | -- | 126,24 | ||
x10 4kcal/h |
-- | 12,73 | -- | 25,46 | -- | 38,19 | ||
x104 Btu/h |
-- | 50,51 | -- | 101,02 | -- | 151,53 | ||
Consumo de energía total bajo capacidad de refrigeración nominal | kilovatio | 40,8 | 40,8 | 81,6 | 81,6 | 122,4 | 122,4 | |
Consumo de energía total bajo capacidad de calefacción nominal | kilovatio | -- | 42,5 | -- | 85,0 | -- | 127,5 | |
Fuente de alimentación | Herzios 380 V/3N~/50 | |||||||
Refrigerante | Tipo | R410A | ||||||
Control | Válvula electrónica de la extensión | |||||||
Compresor | Tipo | Compresor hermético lleno de la voluta | ||||||
Lubricante | Aceite del lípido (POE-160SZ) | |||||||
Qty. | Pedazo | 2 | 2 | 4 | 4 | 6 | 6 | |
Fan | Tipo | Fan de poco ruido de la grande-cuchilla axial | ||||||
Qty. | Pedazo | 2 | 2 | 4 | 4 | 6 | 6 | |
Cambiador de calor de la orilla del agua | Tipo | Cambiador de calor soldado vacío de gran eficacia | ||||||
Tarifa de refrigeración de la corriente | m3/h | 23,7 | 23,7 | 47,4 | 47,4 | 71,1 | 71,1 | |
Tarifa de la corriente de la calefacción | m3/h | 25,5 | h25.5 | 50,9 | 50,9 | 76,4 | 76,4 | |
Resistencia de agua | kPa | 42 | 42 | 42 | 42 | 42 | 42 | |
Longitud recomendada del tubo de agua de la entrada/del mercado | pulgada | ≥3 | ≥3 | ≥4 | ≥4 | ≥5 | ≥5 | |
Cable de alimentación | Superficie transversal de alambres principales | mm2 | 35 | 35 | 95 | 95 | 185 | 185 |
Qty. de alambres principales | 3 | |||||||
Superficie transversal del alambre neutral | mm2 | 6 | 10 | |||||
Qty. de alambres neutrales | 1 | |||||||
Superficie transversal del cable de toma de tierra | mm2 | 16 | 16 | 50 | 50 | 95 | 95 | |
Qty. de cables de toma de tierra | 1 | |||||||
Dimensiones | L x H | milímetro | 2200×2260 | |||||
W | milímetro | 1150 | 1150 | 2900 | 2900 | 4650 | 4650 | |
Peso de la unidad | Peso neto | kilogramo | 990 | 1020 | el an o 80 | 2040 | 2970 | 3060 |
Peso de la unidad durante el funcionamiento | kilogramo | 1005 | 1035 | 2010 | 2070 | 3015 | 3105 |
Modelo | EKAC1840B1 | EKAC1840BR1 | EKAC2300B1 | EKAC2300BR1 | ||
Método de la combinación | Amo | EKAC460B1M | EKAC460BR1M | EKAC460B1M | EKAC460BR1M | |
Esclavo | 3EKAC460B1S | 3EKAC460BR1S | 4EKAC460B1S | 4EKAC460BR1S | ||
Capacidad de refrigeración nominal | kilovatio | 552 | 552 | 690 | 690 | |
USRT | 156,96 | 156,96 | 196,2 | 196,2 | ||
x104 kcal/h |
47,48 | 47,48 | 59,35 | 59,35 | ||
x104 Btu/h |
188,4 | 188,4 | 235,5 | 235,5 | ||
Capacidad de calefacción nominal | kilovatio | -- | 592 | -- | 740 | |
USRT | -- | 168,32 | -- | 210,4 | ||
x10 4kcal/h |
-- | 50,92 | -- | 63,65 | ||
x104 Btu/h |
-- | 202,04 | -- | 252,55 | ||
Consumo de energía total bajo capacidad de refrigeración nominal | kilovatio | 163,2 | 163,2 | 204 | 204 | |
Consumo de energía total bajo capacidad de calefacción nominal | kilovatio | -- | 170,0 | -- | 212,5 | |
Fuente de alimentación | ||||||
Refrigerante | Tipo | |||||
Control | ||||||
Compresor | Tipo | |||||
Lubricante | ||||||
Qty. | Pedazo | 8 | 8 | 10 | 10 | |
Fan | Tipo | |||||
Qty. | Pedazo | 8 | 8 | 10 | 10 | |
Cambiador de calor de la orilla del agua | Tipo | |||||
Tarifa de refrigeración de la corriente | m3/h | 94,8 | 94,8 | 118,5 | 118,5 | |
Tarifa de la corriente de la calefacción | m3/h | 101,8 | 101,8 | 127,3 | 127,3 | |
Resistencia de agua | kPa | 42 | 42 | 42 | 42 | |
Longitud recomendada del tubo de agua de la entrada/del mercado | pulgada | ≥6 | ≥6 | ≥6 | ≥6 | |
Cable de alimentación | Superficie transversal de alambres principales | mm2 | 240 | 240 | 185 | 185 |
Qty. de alambres principales | 6 | |||||
Superficie transversal del alambre neutral | mm2 | |||||
Qty. de alambres neutrales | ||||||
Superficie transversal del cable de toma de tierra | mm2 | 120 | 120 | 185 | 185 | |
Qty. de cables de toma de tierra | ||||||
Dimensiones | L x H | milímetro | ||||
W | milímetro | 6400 | 6400 | 8510 | 8510 | |
Peso de la unidad | Peso neto | kilogramo | 3960 | 4080 | 4950 | 5100 |
Peso de la unidad durante el funcionamiento | kilogramo | 4020 | 4140 | 5025 | 5175 |
Notas:
Condiciones de trabajo del ■ de la unidad para probar la capacidad de refrigeración nominal: Temperatura del mercado: 7°C; tarifa de la corriente: 0,172 m3/(h•kilovatio); temperatura al aire libre: 35°C
Condiciones de trabajo del ■ de la unidad para probar la capacidad de calefacción nominal: Temperatura del mercado: 45°C; tarifa de la corriente: 0,172 m3/(h•kilovatio); diferencia psicrométrica al aire libre: 7°C o 6°C
La resistencia de agua del ■ incluye la presión de agua diferenciada de la unidad y de la del filtro afiliado de la Y-forma.
El ■ para las unidades combinadas, el fabricante no ofrece los tubos de agua generales y deben ser preparados y ser instalados en sitio. El diámetro de los tubos debe cumplir con estándares de diseño.
La unidad modular del ■ A se puede combinar por mismo o diversos módulos basados en requisitos reales; hasta 16 módulos se pueden incorporar a una unidad modular. Los parámetros enumerados en la tabla antedicha son
para las unidades comúnmente combinadas.
La distribución y el cableado de poder del ■ están conforme a los letreros de la unidad o a guía de instalación.
Descripción:
1, el acondicionador de aire innovador de EK adopta el diseño refrigerado principal de la pompa de calor en Europa que permita un ratio de rendimiento energético (EER) en el modo a carga plena que excede estándar ahorro de energía chino de la certificación de producto (más arriba que COP3.2).
2, unidad modular refrigerada de la serie EKAC460BR1 adopta R410A. Comparado con el refrigerante convencional R22, R410A no contiene el cloro y por lo tanto no tiene ningún impacto adverso en el ozonosphere. Sirve como substituto a medio y largo plazo de R22.
3, los tableros de acero cinc-plateados respetuosos del medio ambiente RoHS-certificados se adoptan para asegurar un cuerpo soportable que sea resistente contra la corrosión, la peladura, y el descoloramiento.
4, el cambiador de calor del aire de la vuelta de la anillo-forma permite más uniformemente flujo de aire y una eficacia más alta.
5, el gabinete de control eléctrico se cubre con las chapas internamente y externamente. Todos los elementos internos son productos internacionalmente renombrados de la marca.
6, 500 la válvula electrónica de la extensión del nivel PMV asegura control de flujo exacto. El grado de sobrecalienta se puede hacer juego exacto cuando los cambios de la carga de unidad.
7, fan del condensador de la dual-velocidad de A con las cuchillas que pasan la prueba dinámica y estática de la balanza es conducido por un motor de gran eficacia para realizar eficacia y tranquilidad en la noche.
8, el compresor utiliza tecnologías internacionalmente principales, incluyendo tecnología axial del lacre del final, tecnología radial del lacre de la membrana del aceite, y nueva tecnología electrónica de la protección. La piscina de aceite grande y el espacio gigantesco en el lado de la absorción, así como la función de la separación del líquido-gas, aseguran capacidad de carga grande.
9, el cambiador de calor de la placa del dual-sistema pueden llevar la presión de hasta 3,0 MPa en el lado del agua, aplicable a los circuitos de agua de estupendo-altos edificios.
10, el tubo de cobre acanalado interno de LOVATA asegura tarifa del intercambio de la calidad confiable y de alto calor.
11, la unidad adopta diseño antivibraciones y la reducción del nivel de ruidos de niveles múltiples. El compresor lleno-hermético de la voluta de la tranquilidad de la marca; motor reservado de la dual-velocidad; las cuchillas que pasan la prueba dinámica y estática de la balanza aseguran a industria el grado principal de la reducción del nivel de ruidos y el grado antivibraciones.
12, estructura hermética de la Bajo-parte: La parte más inferior de la unidad se cubre con las chapas para aislar ruido de un compresor corriente.
se adopta 13, un modo elegante innovador del silencio. La velocidad de la fan (engranaje alto-bajo) se puede ajustar automáticamente sobre la base del estado corriente y de la temperatura ambiente de la unidad para permitir que una unidad trabaje en modo reservado y de poco ruido. El ruido en la noche es reducido por 6 DB (a).
14, el centro de la prueba de EK ha sido aprobado por el servicio de acreditación nacional de China para la evaluación de conformidad (CNAS). Por la prueba del nivel nacional (en cuanto a la corrosión, al cansancio, al inicio frecuente, al etc), la unidad modular es altamente confiable.
15, las condiciones de descongelación son automáticamente ahorrar energía. La capacidad de descongelación varía dependiendo del periodo de helada, para maximizar tiempo de calentamiento normal y para minimizar el cambio de temperatura causado descongelando.
16, el sistema de EK se pueden componer de hasta 16 módulos. Cualquier módulo auxiliar del sistema puede asumir el control los trabajos de un módulo principal culpable, no planteando ningún impacto adverso en el sistema entero. Además, una parte de la carga del sistema de EK nace alternativamente equilibrar la carga del compresor.
17, unidad modular de A es equivalentes a dos unidades modulares convencionales, ahorrando el espacio de la instalación del hasta 40%.
18, las ayudas de la unidad usted ahorra la inversión en el circuito de agua. Una unidad modular es equivalente a dos unidades modulares convencionales, ayudándole ahorrar la inversión en un conjunto adicional de tuberías y de accesorios.
19, la unidad proporciona 13 funciones integradas potentes de la protección, incluyendo: Protección alta-baja de la presión, protección inversa de la fase o de la falta-de-fase, protección frecuente del comienzo, protección de la sobreintensidad de corriente, protección de la temperatura de la descarga, protección del sobrecalentamiento, protección de la falta del sensor, una protección más desapasible del anticongelante, protección del anticongelante del circuito de agua, protección baja de la corriente, y protección de la temperatura ambiente.
20, la unidad adopta un sistema de control del microordenador y un LCD grande para facilitar la operación. Un solo sistema de control puede controlar hasta 16 unidades y supervisar su estado corriente en tiempo real. La interfaz COM opcional RS485 se integra con el protocolo de Modbus para realizar control de grupo.
Usos:
Estas unidades son aplicables a los lugares tales como hoteles, restaurantes, centros recreativos, hospitales, refectorios, oficinas, cines, fábricas, y los supermercados, especialmente a ésos alto requisito de levantamiento en la reducción del nivel de ruidos y ambiente ambiente y donde el agua está careciendo o los tanques de agua de enfriamiento son inaplicables.
Ventaja competitiva:
El refrigerante-tipo respetuoso del medio ambiente de la serie de EKAC que las unidades refrigeradas de la pompa de calor combinan la esencia de Euroklimat acumuló sobre experiencia refrigerada del diseño de la pompa de calor de 40 años con la demanda en el mercado modular de la unidad de China, para satisfacer completamente requisitos de clientes en eficacia, amistad ambiental, comodidad, seguridad, y inteligencia en la mayor medida posible. Estas unidades son aplicables a los lugares tales como hoteles, restaurantes, centros recreativos, hospitales, refectorios, oficinas, cines, fábricas, y los supermercados, especialmente a ésos alto requisito de levantamiento en la reducción del nivel de ruidos y ambiente ambiente y donde el agua está careciendo o los tanques de agua de enfriamiento son inaplicables.
Ofreciendo flexibilidad en la instalación, rapidez en la construcción, y simplicidad en la can¢ería, estas unidades permiten la inversión fase-basada y moderada y no tienen ningún requisito en el circuito de agua enfriado, el que está por lo tanto que se convierte de las mejores opciones para los usuarios.
