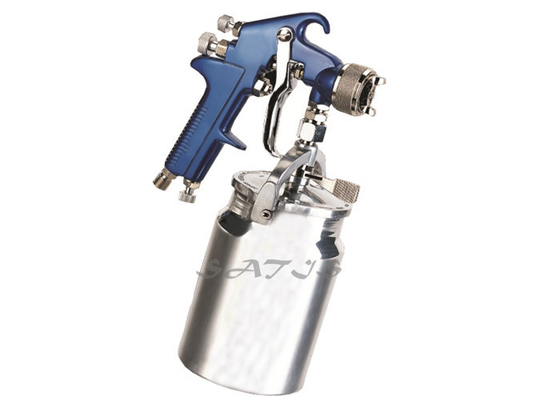

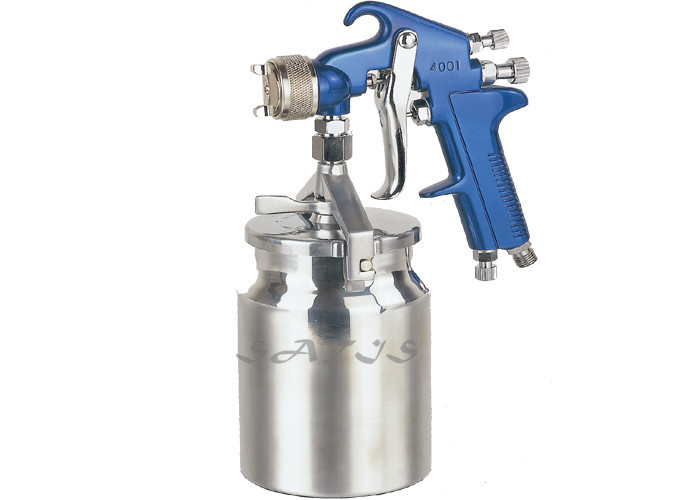

Arma de espray de alta presión de la mini alimentación de la succión, arma de espray del compresor de aire 1000ml
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | SATIS |
| Certificación: | CE |
| Número de modelo: | ST-4001A |
Pago y Envío Términos:
| Cantidad de orden mínima: | 50pcs |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de color |
| Tiempo de entrega: | 10 días laborables después de recibieron su pago |
| Condiciones de pago: | T / T o Western Union |
| Capacidad de la fuente: | 3,000pcs por mes |
|
Información detallada |
|||
| Boca de la pintura: | Φ14mm/Φ1.7mm | Capacidad de la taza: | 1000cc |
|---|---|---|---|
| Entrada: | 1/4" | Presión de funcionamiento: | 4.5bar |
| Anchura del modelo: | 150-180m m | Paquete: | caja de color |
| Alta luz: | armas de espray de la pintura del coche,presión de aire para la pintura a pistola |
||
Descripción de producto
Especificación:
| Boca estándar del diámetro: | 1.4m m |
| Tamaño de la boca: | 1,4--2.0m m |
| Presión de aire clasificada: | 3.0Bar/45Psi |
| Anchura de Max.Pattern de en abanico: | 240m m |
| Capacidad del envase de la pintura: | 1000ml |
| Tipo de alimentación: | Succión |
Característica:
Tipo de alimentación: Succión
Boca estándar: Φ1.4mm
Boca opcional: Φ1.4/1.7/1.8/2.0mm
Presión de funcionamiento: 3.5-5.0bar
Anchura de Peattern: 200-250m m
Consumo del aire: 7.0-12.0cfm
Capacidad de la pintura: 1000 ml
Caja de color:
20PCS (los 68x42x34cm), 12/10KGS
Utilizado principalmente para la pintura adhesiva media de superficies adhesivas medias o bajas.
ST-4001A estalló el dibujo:
|
NÚMERO DE PARTE. |
DESCRIPCIÓN |
NÚMERO DE PARTE. |
DESCRIPCIÓN |
|
1 |
Sistema del casquillo del aire |
24 |
Junta de la manguera de aire |
|
2 |
Boca |
25* |
Pin del cobre |
|
9 |
Primavera de la válvula de aguja |
26 |
Taza |
|
10 |
Junta de cobre |
27 |
Sistema de la válvula de reglaje del aire |
|
11 |
Aguja flúida |
29* |
Bafle |
|
12 |
Separe a Adj. Valve Set |
30* |
Nuez |
|
13 |
Pin del disparador |
31* |
Tornillo |
|
15 |
0-ring |
32 |
Filtro |
|
16 |
Guía de la válvula de aguja |
33 |
Entrada de aire |
|
17 |
Tornillo |
34* |
Junta de la taza |
|
18 |
Junta flúida |
38* |
Recambios |
|
19 |
Tornillo de reglaje flúido |
39* |
Montaje de la tapa. Sistema |
|
20 |
Disparador |
41* |
Sistema de la válvula de aire |
|
22* |
0-ring |
42* |
Asamblea de tubo material |
|
21 |
Aire que orienta el anillo |
43* |
Taza Assemby superior |
|
23* |
Palanca |
44* |
Asamblea del yugo |
Advertencias y precauciones de la seguridad
ADVERTENCIA: Al usar la herramienta, las medidas de seguridad básicas se deben seguir siempre a
reduzca el riesgo de daños corporales y de daño al equipo. ¡Lea todas las instrucciones antes de usar esta herramienta!
1. Mantenga el área de trabajo limpia. Las áreas estorbadas invitan a lesiones.
2. Observe las condiciones del área de trabajo. No utilice las máquinas o las herramientas eléctricas en ubicaciones húmedas o mojadas. No exponga a la lluvia. Mantenga el área de trabajo bien iluminada. No utilice las herramientas de aire en presencia de los gases inflamables o de los líquidos.
3. Mantenga a los niños ausentes. Los niños deben nunca ser permitidos en el área de trabajo. No los deje manejar las máquinas, las herramientas, los cables de extensión, o las mangueras de aire.
4. Almacene el equipo ocioso. Cuando son paradas, las herramientas se deben almacenar en una ubicación seca para inhibir moho. Cierre siempre para arriba las herramientas y mantenga fuera del alcance de niños.
5. Utilice la herramienta derecha para el trabajo. No intente forzar una pequeña herramienta o un accesorio para hacer el trabajo de una herramienta industrial más grande. Está seguro que forwhich de los usos esta herramienta fueron diseñados. Hará el trabajo mejor y más con seguridad a la tarifa para la cual fue pensado. No modifique esta herramienta y no utilice esta herramienta para un propósito para el cual no fue pensado.
